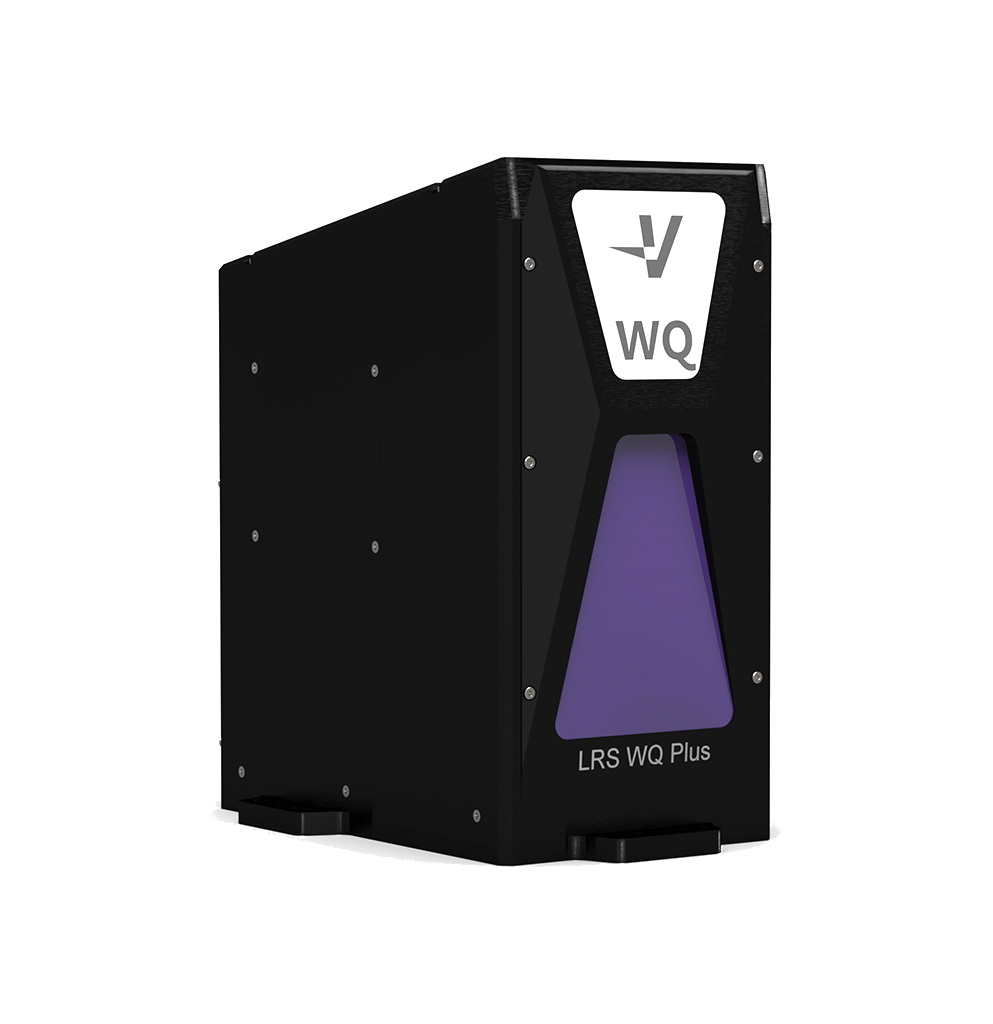

LUXBEAM® LRS-WQ Plus
静的3Dプリントシステム向けの最大出力
LUXBEAM® Rapid System WQ Plusは、プロフェッショナル向け3Dプリント、静的積層造形、プロトタイピングのための堅牢な液体冷却式プラグアンドプレイ光学エンジンです。業界が求め続ける柔軟性と高性能を兼ね備えています。
- WQXGAピクセル
- 4.1 MP
- UV出力 · 405 nm
- ≤ 10 W
- 最小ピクセルピッチ
- 1.9 µm
- パワー均一性
- > 99%
LUXBEAM® LRS-WQ Plus
パワー、解像度、そして究極のピクセル制御
365～460 nmのUV波長に最適化され、液体冷却による精密な温度制御を備えたLRS-WQ Plusは、画像内に最大10 WのUVパワーを供給します。これはシングルLED UVプロジェクターとして最大の出力であり、大きな造形領域を持つ静的プリンターに最適なエンジンである理由です。
推奨の使い方
- 高出力の静的スタック構成
際立つ特長
-
1.9～130ミクロンのピッチ
堅牢なDLP9000 WQXGAチップは2560 × 1600の解像度でA4サイズの造形領域に対応します。さらに低倍率レンズと組み合わせれば、同じエンジンでマイクロ3Dプリントも可能です。
-
画像内に10 W
シングルLED UVプロジェクターとして最大のUVパワーを画像内に供給し、均一性は99%超。液体冷却がLED光源を安定させ、さらに高い出力での運転を可能にします。
-
スタック、スティッチング、24/7稼働
複数のエンジンをスタック・スティッチングし、LAMA™のAM最適化エッジブレンディングにより、極めて大きく高精細な造形領域を実現します。内蔵CPUと産業用イーサネットが監視、トラッキング、ロギングを担います。
仕様
LRS-WQ Plus — 詳細仕様
プロパティ
イメージング
- DMDタイプ
- DLP9000 0,9” WQXGA
- 解像度
- WQXGA 2560 x 1600 px
- ピクセルピッチ
- 1.9–130 µm
- 画像サイズ
- 4.9–332.8 × 3–208 mm
- 像面
- 15–69222 mm²
- 動作モード
- ネイティブピクセルモード
- パワー均一性
- ソフトウェア補正後 >99%
- コントラスト比
- 最大1000:1
光源・電力
- プロジェクター出力パワー
- 最大10 W（460/405nm）、9 W（385nm）、7.5 W（365nm）
- 波長
- 365–465 nm
- 出力密度
- 0.01–9.13 W/cm²
- LEDのオプション
- 460 nm / 405 nm / 385 nm / 365 nm
- LEDドライバー
- Bifrost S、光学フィードバックによる定光束制御
- 消費電力
- 最大300W
- 電力供給
- 48 V DV
機構・熱特性
- 寸法（レンズなし）
- 215 mm (H) x 105 mm (W) x 188 mm (L)
- 総重量
- 4 kg（レンズおよびPSUを除く）
- 冷却システム
- 液体冷却（空冷はご要望に応じて対応）
- フレーム同期
- 外部フレーム同期
プラットフォーム・ソフトウェア
- ソフトウェア
- LAMA Standard（付属）
- 画像データ
- LAMAによる単一画像パターンのアップロード
- 通信
- イーサネット（プラットフォーム非依存のWebインターフェース）
- UV/IR安全機能
- LEDセーフティスイッチ（有効/無効）
レンズオプション
| PL LRS 0.3 HC 405nm | 16mm | 268mm | 1.9µm | 4.9 × 3mm² |
|---|---|---|---|---|
| PL LRS 0.5 HC | 50mm | 269mm | 3.8µm | 9.7 × 6.1mm² |
| PL LRS 1.0 HC | 71mm | 269mm | 7.6µm | 19.5 × 12.2mm² |
| PL LRS 2.0 HC | 90mm | 269mm | 15.1µm | 38.7 × 24.2mm² |
| PL LRS 3.6 | 148mm | 237mm | 28µm | 71.7 × 44.8mm² |
| PL LRS 4.6 | 178mm | 281mm | 35µm | 89.6 × 56mm² |
| PL LRS 5.3 VIS | 161mm | 376mm | 40µm | 102.4 × 64mm² |
| PL LRS 8.3 | 375mm | 469mm | 63µm | 161.3 × 100.8mm² |
| PL LRS 9.9 | 493mm | 564mm | 75µm | 192 × 120mm² |
| PL LRS 11.7 | 575mm | 668mm | 90µm | 230.4 × 144mm² |
| PL LRS 17.2 | 884mm | 976mm | 130µm | 332.8 × 208mm² |
作動距離および取り付け距離は公称値です。お客様の構成における公差については、データシートをご参照ください。
LRS-WQ Plusとは？
DLP9000チップを搭載した、プロフェッショナル向け3Dプリント、静的積層造形、プロトタイピングのための堅牢な液体冷却式プラグアンドプレイWQXGA光学エンジンです。お客様ご自身の装置に組み込んでご使用いただけます。
UVパワーはどのくらい供給されますか？
365–460 nmの範囲で、画像内出力は最大10 W。シングルLEDのUVプロジェクターとして最高の出力です。液体冷却が熱の課題を解決することで、LED光源をこのレベルで動作させることが可能になります。
造形領域とピクセルピッチは？
ピクセルピッチは1.9～130ミクロンで、精度や効率を損なうことなくA4サイズの造形領域を実現します。低倍率のレンズを使用すれば、同じシステムでマイクロ3Dプリントにも対応します。
複数のエンジンを組み合わせられますか？
はい。エンジンを積み重ねてステッチングすることで、非常に大きく高精細な造形領域を構成できます。継ぎ目はLAMA™がAM向けに最適化したエッジブレンディングで処理し、精密な画像ステッチングを実現します。
長期運用については？
内蔵CPUと業界標準のイーサネットインターフェースにより、高度な内部通信、ステータス監視、トラッキング、ロギングが可能です。DLP9000チップと液体冷却により、エンジンの耐用期間を通じてメンテナンスコストを低く抑えます。
